CAD快速统计图纸中图形的数量

首页 >>CAD常见问题及解决方案教程 >>CAD快速统计图纸中图形的数量

一、问题说明

CAD图纸做为各行业的基础设计软件,在各行各业有着广泛的应用。CAD充分表达了设计师的设计理念,以及具体设计形态与设计布局。
对于下游厂商和用户来说,在充分理解设计师的设计意图以及看懂图纸的基础上,来完成自己的工作。经常需要做的一个工作就是统计图纸中指定图形的数量。

这在具体行业问题有不同的表现形式,装修需要统计装修件的数量,水电统计阀门法兰的数量,消防需要统计房间数量,好进一步计算需要多少摄像头等等,而这些图形有的时候是以块的形式表现,因此经常问题是:

怎么智能识别CAD图块?
CAD中怎么把同一个图形快速找出来?
用什么命令可以在CAD里面查找出图纸中一个重复图形的数量?
在CAD图中如何快速数出相同图形
在CAD图纸里面怎么快速的查找相同的设备数量?
CAD中如何快速计算一个图形的数量?
今天就给出一个详细的统计图形数量的解决方案教程。

二、常见解决方案

以下是统计图形数量的教程:

1,使用CAD查找文字的方法变通处理

原理:相同的图形一般有相同的名字,通常情况下在图形旁边还会有文字标注。
使用CAD自带的命令find,我们将相同的文字标注都找出来,将文字标注数量等同于图形数量,
然后自己再核对查找到文字标注,对总数量进行增删。
操作步骤见下图

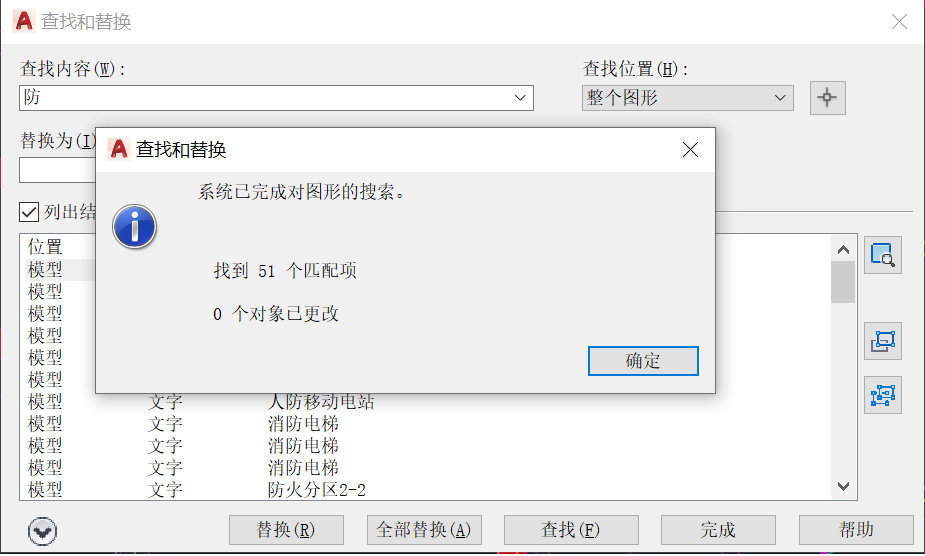

命令行输入find命令,然后输入要查找的文字,查完后软件会提示总共找到多少个。

优点:非常简单灵活。
缺点:不适用于没有文字标注的情况。容易多统计,需要核对文字查询结果,自行增减数量。

2,使用CAD选择类似对象的功能。

原理:相同的图形,大概率有相同的线宽、线型、名字,并且通常在一个图层。因此选中要查找的图形之后,
再选择类似的对象,基本就是要查找的图形数量。

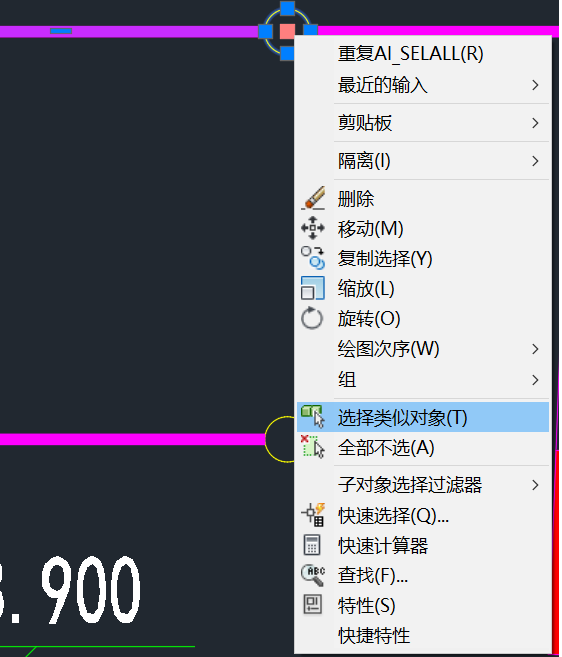

第一步:选择要查找的图形,然后点击右键,在弹出菜单中点击 “选择类似对象”的功能

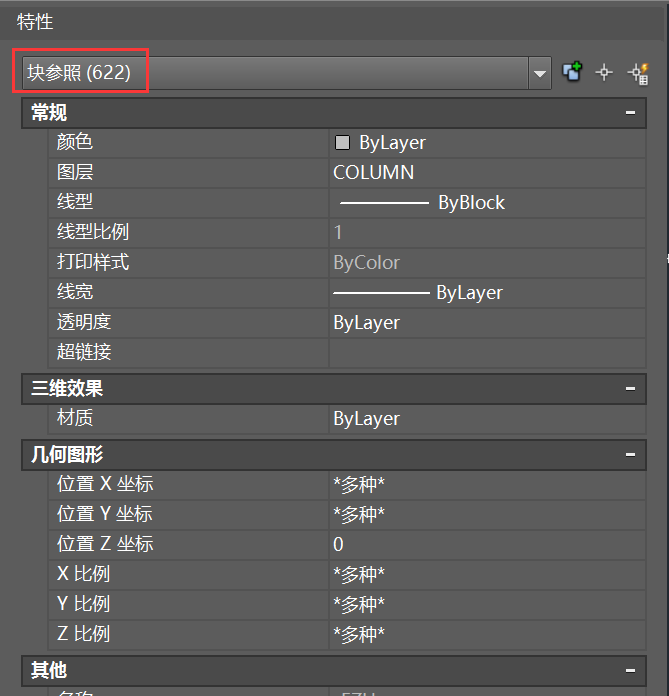

第二步:查看属性框,会显示选中的图形数量,检查图纸在此数量上进行增减即可。

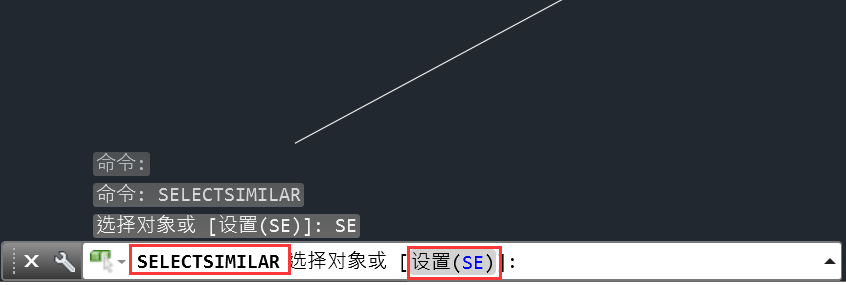

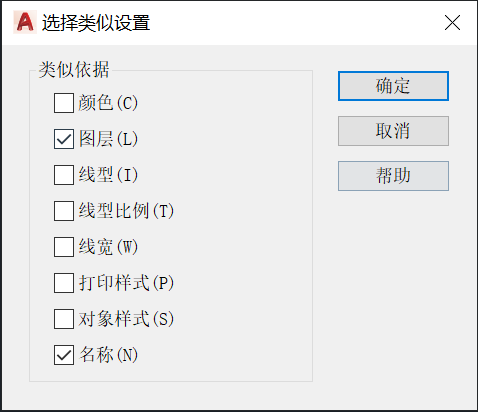

高级技巧:命令行输入selectsimilar,然后选择设置SE,进行类似性定义。比如图中是具有相同名字且在同一个图层的都认为类似。




优点:不用依赖文字标注,能从图形本身的特性出发,通过精心定义类似性选项,可以达到比较好的效果。
一般来说对于块参照,只用名字做为类似性判断就可以识别出其他块,并快速统计数量
缺点:毕竟是类似性,不是相同。实际中往往要求相同。比如类似性定义中没有给出长度大小相关的选项。两条直线即使长度不一样,也会被认定为类似,就无法区分开。同时对使用者要求较高,需要仔细观察要搜索的图形特点,再针对性更改选项的勾选

3,使用CAD快速选择功能

原理:和选择类似对象的方法差不多,我们先观察要统计的图形的特性值,来实现按特性值精确查找。

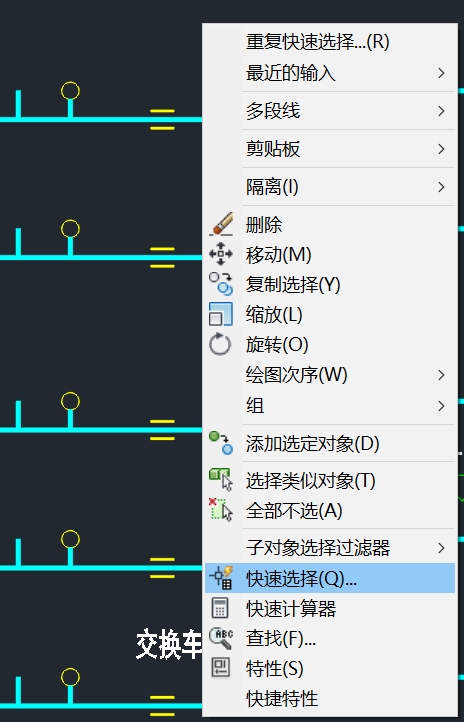

第一步:右键选择快速选择功能

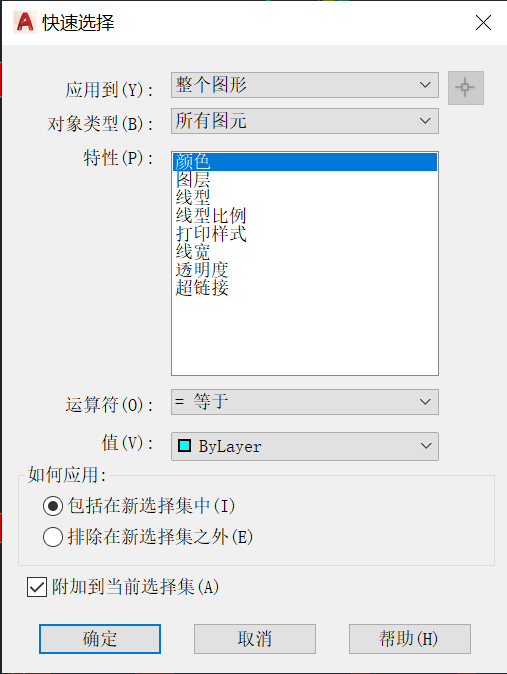

第二步:填入要选择的特性的取值,点击确定即可。

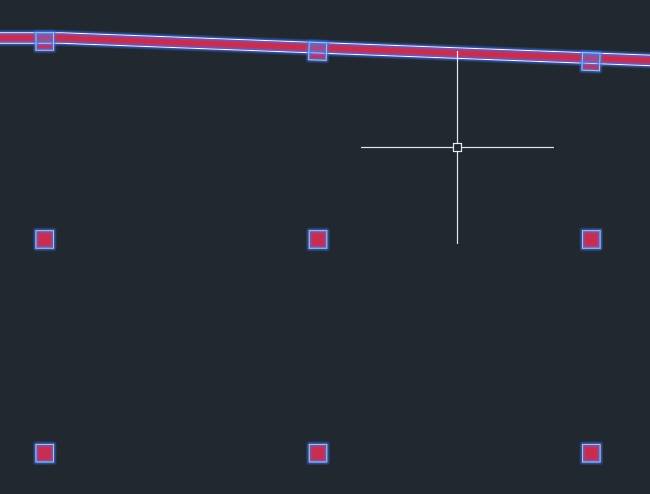

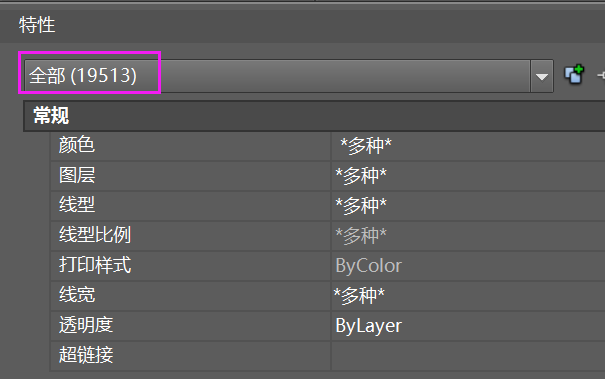

如下图所示,是统计颜色为红色的柱子数量,最终所有红色的图形被选中。最终得到的数量比较多。有一定的误选。
怎么解决呢?需要仔细观察,比如要选择的图形线型比较特殊,我们按线型选择效果就会较好。




优点:指向性比较明确,如果图形有一个特殊的线型或者其他特性能有效区别于其他图形,效果会非常好。
缺点:图形特性和其他图形特性没有明显区别的情况下,会束手无策。同时也无法组合多种特性。

4,使用完全免费的CAD看图测量软件-豹图

豹图是一款完全免费的CAD看图测量软件,由佛山小图科技有限公司出品。底层使用国际顶级Teigha引擎,完美兼容AutoCAD。软件本身不依赖于AutoCAD软件,可以独立安装使用,
具有一整套测量功能,使用图形识别的功能轻松解决图形数量统计的问题。
操作步骤(以下操作适用于豹图V4.0及以上版本):

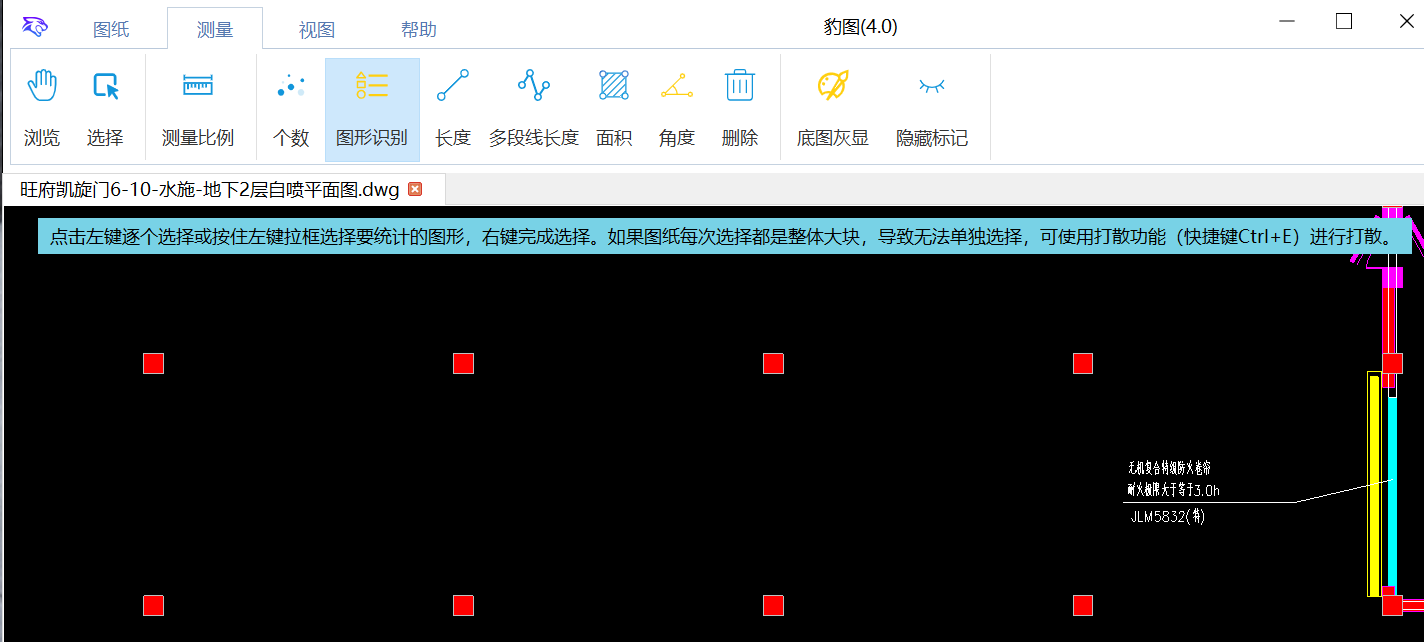

第一步:直接打开图纸,点击测量页签,使用【图形识别】功能

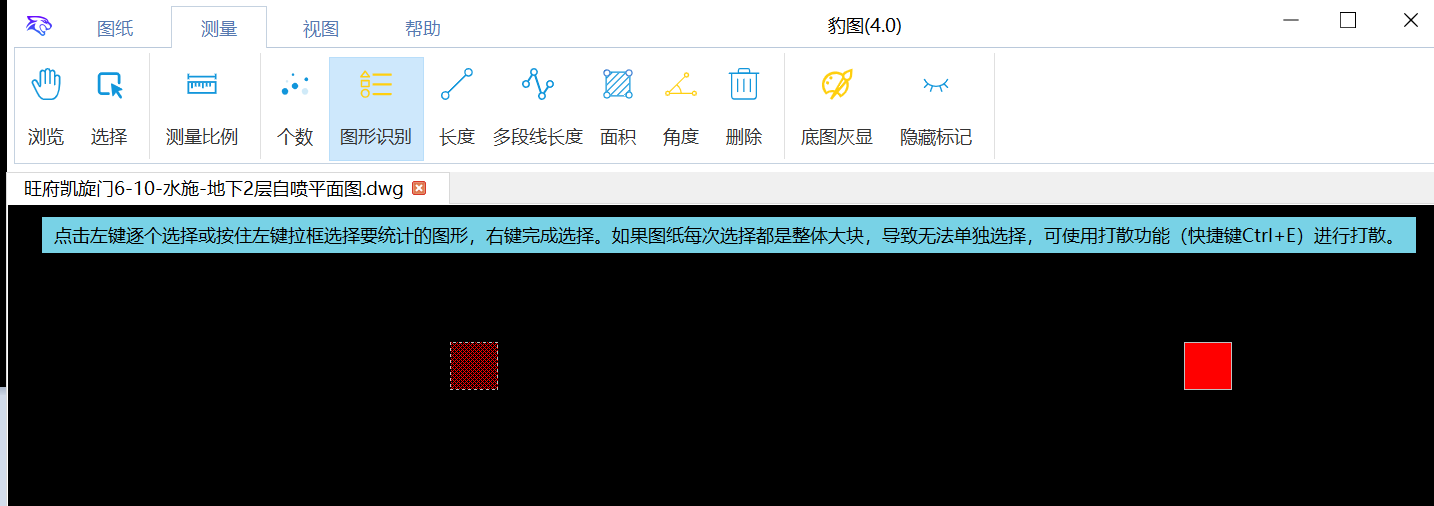

第二步:左键点击要选择的图形(也可拉框选择),如果选错,再次点击选中的线条会取消选择

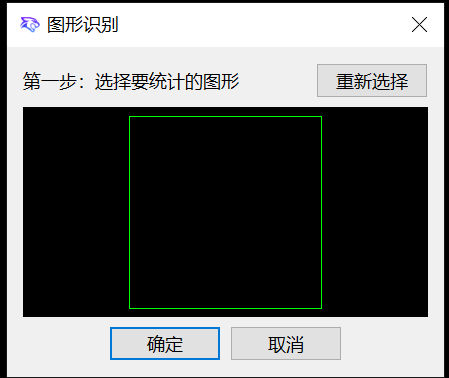

第三步:右键确定,软件会给出选中图形的预览图,如果发现多选或少选,可以重新选择。

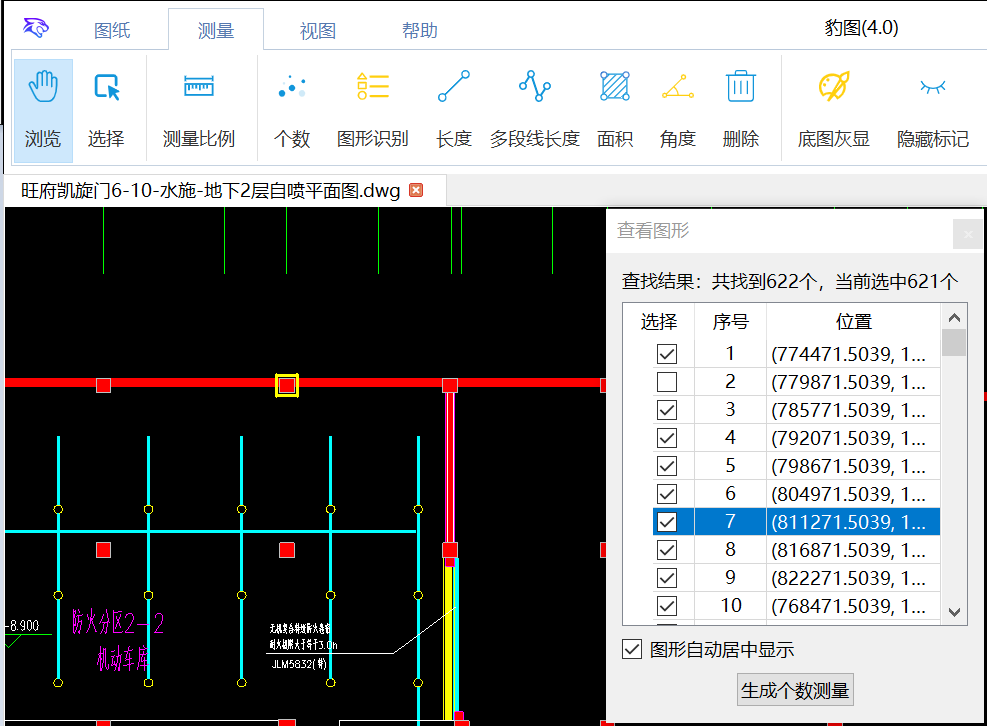

第四步:点击确定后,将会出现识别结果列表。可以逐行选中,图形会居中显示,方便检查。
可以反选一些识别不准确的图形,相应的数量会发生变化。
如果只是看个数量,到这里就结束了。如果要保存识别结果,可以进一步生成个数测量。

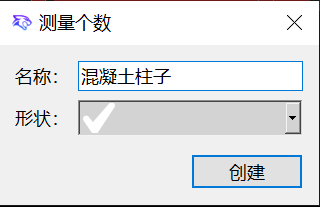

第五步:生成个数测量,可以自己起一个名字,同时选择标记。

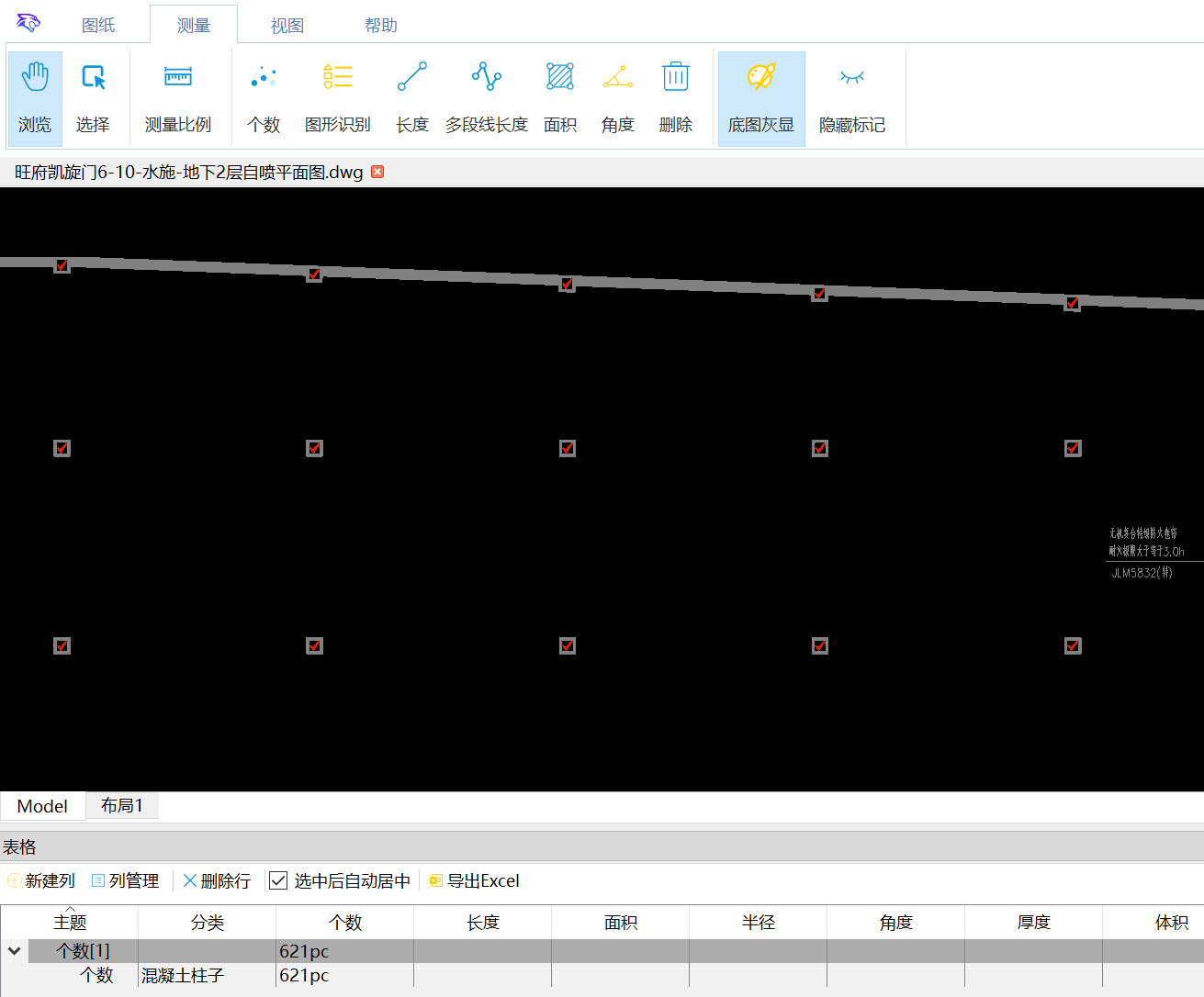

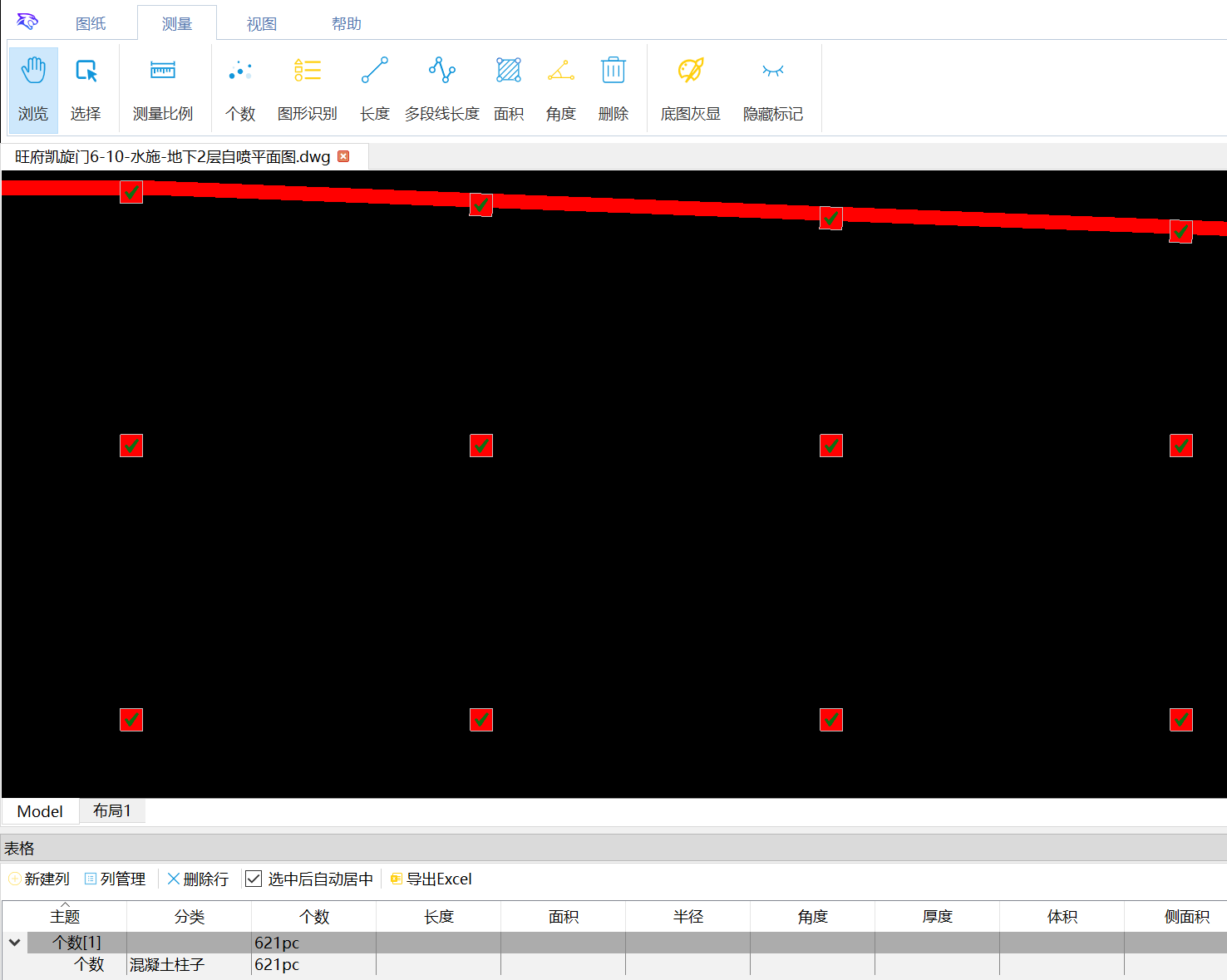

被识别到的图形会被打上标记,方便核对。另外总数量会生成到表格中,可以方便汇总和分类。


进一步:搭配豹图的底图灰显功能,效果超赞,检查起来非常方便。


优点:
第一,不依赖于AutoCAD软件,软件很小,即使未安装过,也可以快速安装使用。
第二,国产良心软件,完全免费使用,其他类似软件该功能都需要购买VIP。
第三,可自定义要识别的图形,可以选一部分线条或连带填充一并选择
第四,识别后支持保存在表格中,可导出到excel,也可进一步分类汇总
第五,如果遇到大的块不能选择,软件自带打散块功能
第六,搭配底图灰显功能,效果更好,一目了然
第七,测量结果和图形选中后亮显,相互反查。
缺点:
软件需要单独下载安装,不过整体安装包很小,可以快速下载安装。

三、软件下载地址

小图科技官网: www.bootgraph.com

豹图安装程序:点击下载
